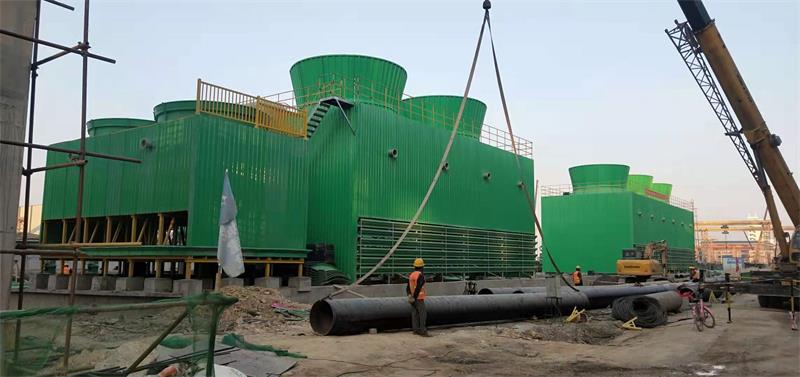

》钢结构冷却塔

　　钢结构冷却塔广泛应用于空调系统，施工期较短及荷载低的项目。钢结构及FRP围护增加了冷却塔有效面积，降低了重量和阻力。

　　该塔在结构上采用刚性桁架体系，所有构件之间的连接均采.用螺栓连接，梁、柱间则采用迥转半径较大的钢管作为腹杆构成桁架，根据节点之间的特点适当加以约束，因而塔体不仅具有良好的整体刚度，而且改变了塔体结构的内力分布，使结构受力更加合理。

　　钢结构具有多向受力性能的效果，能有效地承受集中载荷，非对称载荷，地震力及强风载荷等动荷载，对降低塔的振动更为有利。

　　》优点

　　-低阻高效

　　-施工周期短

　　-美观大方

　　》GFNL2 -800-4000型大型钢框架冷却塔说明

　　机械工业部第四研究院和我单位共同研制的节能方型逆流式玻璃钢冷却塔是“玻璃纤维增强塑料冷却塔”第二部分“大型玻璃纤维增强塑料冷却塔(G87190.2-1997) ”的编制单位。 GPML2系列节能型钢框架结构方型逆流式玻璃钢却塔，单格循环水量为800-4000m3/h共九个规格，它具有热力性能好、电耗少、整体稳定性好。外形美观、噪声低、施工安装周期短.成本低等特点，广泛应用于石油、化工、治金.发电等企业大水里的师环系统中。

　　该系列塔是在吸收了国内外同类产品的先进经验和石化、电力、冶金等设计单位及用户提出的宝贵意见的基础上设计的。GPIL2系列钢结构方形逆流式玻璃钢冷却堞应用了我完项国家专利:

　　1、“节能型玻璃钢冷却塔”(专利号: 88215994.1)，它采用了变扭矩变极电机，使之在保证热力性能的前提下，全年耗电节能40-52%，居国内外领先水平。

　　2、“方型逆流式冷却增用科梯形波填料”(专利号: 91216967.2) ，其特征在于科梯形波掌帖结头形成填料块，稳定性好、耐久。该梯形波高23mm，依靠安装头使片矩为30mm,通风阻力小，可使填料高由1.0米增加到1.5米，提高了热力性能。

　　》设计工况及代码意义

　　进塔空气千球温度 进塔空气湿球温度 大气圧カ 进塔水量 冷却水量为代码所示値(m3/h)

　　tz28.07C P-9325PaC 745nnHg) t=42 oC 2-32.0C

　　1500 冷却水量5000m3/h

　　L 钢结构框架

　　N 逆流式

　　F 方型

　　G 工业型

　　》冷却塔組成及其特点

　　1、塔体受力结构:为钢框架结构，运行时风机底座振帽小于0.1mm,钢件乗取了加防腐措樋，镀锌后涂环氧沥青漆二道以加强防腐。

　　2、围护结构：为聚酯玻璃钢，质轻高强耐腐蚀、美观、抗老化，外观颜色可根据用户的要求调配;

　　3、风筒:为动能回收型，气流组织合理、效率高、玻璃钢材质、质轻高强耐腐蚀，动能回收率为19-25.3%

　　4、风机:为航天航空工业部保定螺旋桨厂生产，叶片材质为环氧玻璃钢，叶片为机翼形，内充填发泡塑料，风机气动力合理、风量大、效率高、噪声低、耐腐蚀;

　　5、减速机：保定螺旋桨桨厂生产，水平卧式、噪声低、效率高、油润滑可靠、检修方便·可选配油温、油位及振动报警装置;

　　6、填料:填料片大波上圧了小波，刚性大、表面积大，対水的再分配能力强、水膜行成均勾、停留时间长，水滴不致避开填料而直接落下，填料上有双向凸凹安装头，組装粘结牢固，不倒伏、不变形，水质差时也不易粘连堵塞，填料为改性PVC材质，耐温-35℃~65℃，阻燃，性能符合能源部MDCJ88-89”冷刧塔塑料淋水填料技木规定”;

　　7·配水系統：为管式配水，采用多层流喷头或整体三溅式喷头，进水圧カ只要求在进水管中心标高处有1.5米自由水头即可;

　　8、收水器:置于塔内的布水管上，可采用NC160-45偏峰型收水器，收水效果显著，在高速运行时，飘水量小于0.01%;低速时更可忽略不计;

　　9、进水管:冷却塔生产厂家与冷却塔使用单位的接管分界线在塔上·见产品说明书上的图，按平焊钢板法给排水标准图(8311，p=1.0*x106pa)加工.

　　10、水池:本系列塔的水地由用戸负责，机械工业部第四设计研究部提供水池基础的平立面尺寸、预埋钢板及基础荷載等资料，水池水位控制在-0.25~-0.3m为宜，水池施工图也可委托机械工业部第四设计研究院设计，另行收费。

　　》选用与运行注意事项

　　选用

　　1.本说明书己给出了设计工况，若工况与此相差较大时可査热力性能曲线选塔，如査不到或需要更精确计算时可将工艺要求和当地气象资料提给四院由电算选定，三速电机和変速电机的电器控制线路图由机械部四院提供·用戸希望成套供应时，电机変速控制柜可由冷却塔生产厂提供，但其费用需另计，订货时需说明;

　　2.电源电压380伏，频率50HZ;

　　3.塔附近按消防规范设消火栓,它可兼做冲洗填料和水池沉积物之用;

　　4.循环冷却水的浊度不大于100mg/L.水中不得含油污及对玻璃钢溶浊的物质;

　　5.冷却塔的设计地震没防烈度为8度;

　　6.冷却塔的设计基本风压为700Pa;

　　7.△t-l0℃,补充水量中蒸发损失占总循坏水量的l.72%，飞溅损失占0.01%;

　　8.进水圧力(进水接管处)为1.5X104Pa(0.15kg/cm2);

　　9.塔顶的避雷保抉装置及灯光由用戸安装。

　　运转

　　①.减速机经常检查油标油位，润滑油推荐用22~28号双曲线齿轮油或90-120号工业齿轮油，夏季用粘度大的油，次运转500小时后將油排空，換新油·

　　②.风机、电机、减速机运转前须按相应产品说明书检査，特別是电机接线，应按电机厂提供的接线图接线，有时各方表示不一致，易造成接线错误，符合要求后再启动，启动順序，由低速到高速，叶片安装角按风机祥本规定数值安装后，如高速运转电流超过额定値，应停机速与我院朕系，调整风机叶片角度符合要求的标准是:

　　1、曲机叶片距风筒内壁150mm处的上下缘线得到上点和下点的高差是△h値,毎个叶片的△h值与小之差不得大于2mm;

　　2、距风筒150mm处叶片上缘的标高值，毎个叶片高标值与小之差值不得大于0.002R〈R为风机机半径〉;

　　3、电机的电流在高速运转时额定値的0.9-0.95。

　　③如循环水，补充水水质差时采取水质稳定措施，设过滤器，必要时须采取杀菌措施;

　　④玻璃钢属燃烧体，因此冷却塔维修时应昼避免动用明火，如动用明火则必須采取相应的安全指施，并且必须经过消防、安全部门批准，有专职消防人员、消防设施在场，如需要阻燃型玻璃钢，订货时提出，需增加相应费用;

　　⑤热力性能、噪声及振动等技术指标，由机械工业部第四设计研究院对设计负责，冷却塔生产厂对产品质量负责，如需机械部四院协助监督质量时，可由用戸、冷却塔生产厂与机械部四院三方共同签订技术协议。
